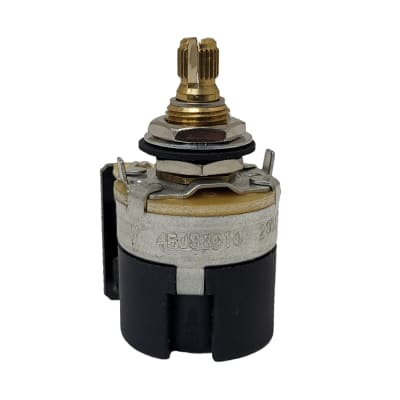

Caracteristicas:
Tipo: Push-Pull
Curva: Logaritmico
K-Ohms: 250K
Split shaft: 0.235" (5.95mm) alto x Ø 3/8" (9.52mm)
Largo de Hilo: 3/8" (9.52mm)
Diametro de Orificio de Montaje Requerido: 3/8" (9.52mm)
Profundidad de Cavidad Requerida: 1" (25.4mm)

Cómo cablear los Potenciometros Push-Pull CTS DPDT:
A diferencia de otros Potenciometros Push-Pull del mercado, los terminales de soldadura de estos CTS están dispuestos de manera un poco diferente, pero las conexiones son eléctricamente iguales. El siguiente diagrama muestra cómo las asignaciones de terminales se traducen de un estilo a otro.

Nota: Los códigos de color de los cables que se muestran arriba coinciden con nuestras pastillas Humbucking Golden Age.

Conceptos básicos de Potenciometros Push-Pull:
Esta es otra herramienta poderosa para el luthier de guitarras. Dos componentes eléctricamente independientes están controlados por un solo eje de perilla. Cuando se gira el eje, se opera el potenciómetro (y cualquier cosa para la que esté conectado). También puede tirar hacia arriba del eje de la perilla, que cambiará el interruptor de encendido / apagado de su posición "abajo" a la posición "arriba".
El siguiente diagrama ayuda a demostrar la asignación de terminales del interruptor en las dos posiciones:

Tip para Elergir el K? de tu Potenciometro:
Los potenciómetros de 500K son controles estándar para humbuckers, y los de 250K se usan generalmente para pastillas de bobina simple. Un 250K da un tono ligeramente más cálido que un 500K, y sangra (atenúa) algunas de las frecuencias altas a tierra.

Marca: CTS StewMac
Origen: EEUU
Durante casi 50 años, Stewart-MacDonald ha proporcionado a los fabricantes de instrumentos, vendedores y talleres de reparación del mundo la más amplia selección de herramientas de lutería innovadoras de origen Americana.

Nota:
Las fotografías son reales, tomadas del Catalogo Online de Stewmac y Fotografías en LBLuthier
